Votre portail fait des siennes au moindre démarrage, et vous vous demandez si le problème vient du moteur… ou du tableau électrique ?
Quand un portail motorisé déclenche les protections, partage son alimentation avec l’éclairage du jardin ou refuse de fonctionner proprement, le vrai casse-tête commence. Je vois souvent le même scénario : un circuit bricolé, un disjoncteur mal choisi, et VOUS voilà à jouer au détective avec un portail qui n’a visiblement pas envie d’obéir.

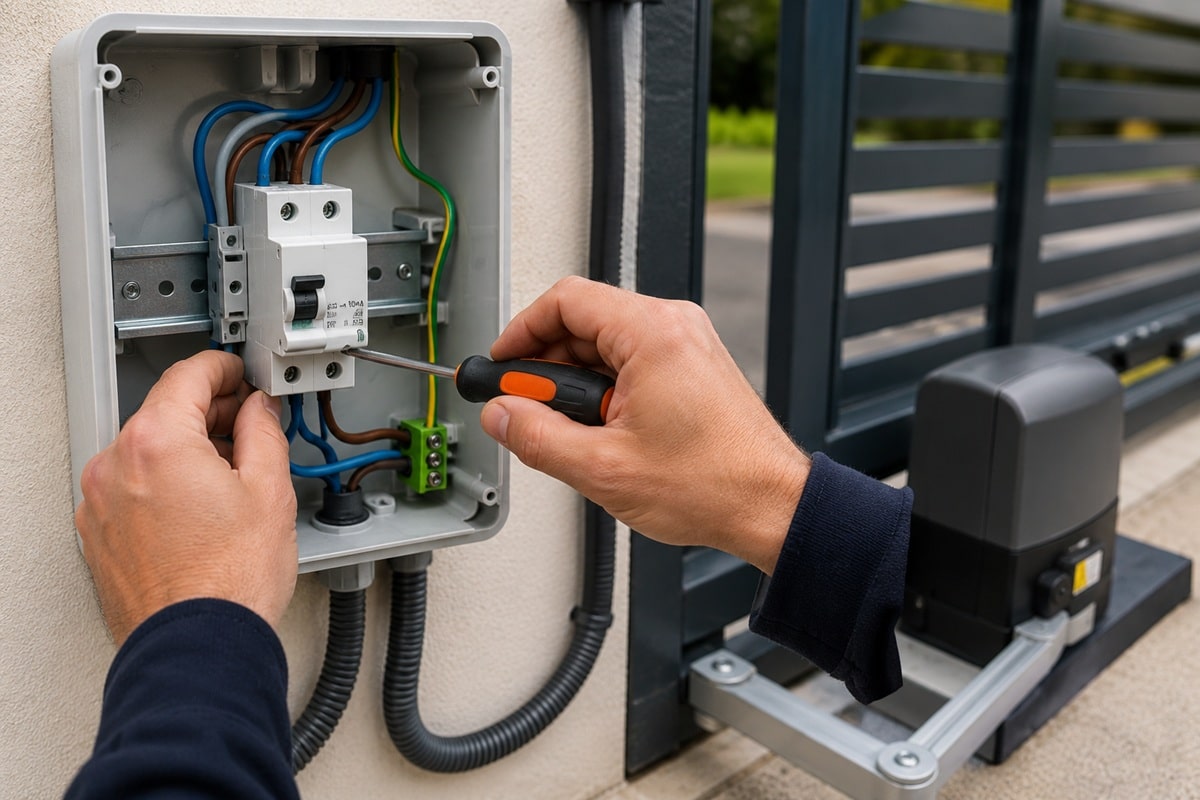

Dans cet article, JE vous montre comment choisir et installer un disjoncteur adapté pour sécuriser votre portail motorisé, éviter les coupures inutiles et repartir sur une installation claire, fiable et bien protégée.
Vous allez voir : avec les bons repères, un peu de méthode et les précautions qui s’imposent, l’affaire devient beaucoup plus simple qu’elle n’en a l’air. Entrons dans le vif du sujet.
Pourquoi ajouter un disjoncteur dédié pour un portail motorisé
Un disjoncteur dédié protège la ligne du portail contre la surcharge et le court-circuit, tout en isolant l’automatisme du reste de l’installation. Vous gagnez en sécurité, en stabilité de fonctionnement et en facilité de diagnostic si un défaut apparaît. Dans une maison avec jardin, éclairage extérieur ou prises de terrasse, ce circuit spécialisé évite aussi les coupures inattendues.
Le portail ne devrait pas partager son alimentation avec d’autres usages extérieurs. Une prise de terrasse, un éclairage de jardin ou une pompe d’arrosage peuvent provoquer des déclenchements parasites, perturber l’automatisme et compliquer la recherche de panne. Si le portail est branché sur le même circuit qu’un projecteur extérieur, l’allumage de l’un peut faire réagir l’autre, surtout en cas d’humidité ou de défaut d’isolement.
Cette intervention reste accessible à un bon bricoleur soigneux, mais elle implique de travailler dans le tableau électrique, avec des règles de sécurité strictes. Si vous avez un doute sur l’état du tableau, la conformité de la terre, le choix du calibre ou le raccordement d’une motorisation 230 V, mieux vaut faire intervenir un électricien.
À retenir : un portail motorisé mérite en général un circuit dédié, clairement repéré, protégé par un disjoncteur adapté et associé à une protection différentielle 30 mA.
Quel disjoncteur choisir pour un portail motorisé
Le choix dépend de la motorisation, de la section du câble, de la distance au tableau et des indications du fabricant. Distinguez surtout trois cas : portail en 230 V direct, motorisation en 24 V avec transformateur, et longueur de ligne. Cette base évite de choisir un calibre au hasard.
Dans la plupart des installations domestiques, un disjoncteur divisionnaire 16 A courbe C convient pour une motorisation en 230 V, à condition que le câble et la protection différentielle soient cohérents. La courbe C tolère mieux les appels de courant au démarrage qu’un calibre trop sensible, ce qui est utile pour un moteur qui lance un vantail lourd, un portail coulissant ou une mécanique un peu chargée.
La protection différentielle compte autant que le disjoncteur. Un portail extérieur est exposé à l’humidité, aux variations de température et aux petits défauts d’isolement. Un différentiel 30 mA protège les personnes et limite les conséquences d’un défaut sur la ligne. Selon le matériel installé, le type AC peut suffire, mais un type A est souvent préférable dès qu’il y a de l’électronique, un transformateur ou des accessoires de commande.
La distance compte aussi. Plus le câble est long, plus la chute de tension devient sensible, surtout si la section est trop faible. Sur une ligne longue, on vérifie la section, le trajet réel, la qualité des connexions et la recommandation du constructeur, pas seulement la puissance du moteur.
Avant l’achat, vérifiez systématiquement :
- la tension du moteur : 230 V direct ou 24 V via transformateur ;
- l’intensité ou la puissance indiquée sur la notice ;
- la longueur réelle du trajet entre tableau et portail ;
- la section de câble recommandée par le fabricant ;
- la présence d’accessoires : cellules, feu, batterie, domotique.
Repère simple pour une installation domestique courante :
| Élément | Choix courant | Rôle |
|---|---|---|
| Disjoncteur | 16 A courbe C | Protège la ligne du portail |
| Différentiel | 30 mA type AC ou A selon le matériel | Protège les personnes |
| Câble | 3G1,5 mm² ou 3G2,5 mm² selon la distance | Amène l’alimentation |
| Sectionneur de proximité | Selon le chantier | Facilite l’isolement pour maintenance |
Cas courants :
| Configuration | Recommandation pratique |
|---|---|
| Portail battant 230 V, distance courte | Disjoncteur 16 A courbe C, câble adapté à la notice |
| Portail coulissant avec accessoires | Vérifier la puissance totale et garder une ligne dédiée |
| Motorisation 24 V avec transformateur | Protéger l’arrivée secteur du transformateur, puis suivre le schéma basse tension du fabricant |
| Ligne longue ou environnement extérieur exigeant | Contrôler la chute de tension, la section et la qualité des connexions |
Si la consommation annoncée paraît faible, ne choisissez pas un calibre trop bas par réflexe. Le courant de démarrage peut grimper nettement, surtout sur un portail lourd, ancien ou exposé au vent. Le bon dimensionnement se fait avec la notice, la section du câble et la réalité du terrain.
Préparer le tableau et sécuriser l’intervention
Avant toute manipulation, coupez l’alimentation générale avec l’organe de coupure adapté. Vérifiez ensuite l’absence de tension avec un appareil de mesure approprié et testé.
Préparez aussi votre zone de travail. Un tableau bien éclairé, des repères lisibles et des outils adaptés réduisent les erreurs. Si la maison possède déjà plusieurs départs extérieurs, le repérage devient indispensable pour éviter de confondre éclairage de jardin, prise terrasse et ligne du portail.
Micro-check-list utile avant d’ouvrir le tableau :
- couper l’alimentation ;
- vérifier l’absence de tension ;
- baliser la zone de travail ;
- photographier l’existant ;
- identifier les circuits voisins ;
- préparer les étiquettes de repérage.
Gardez à portée de main :
- tournevis isolés ;
- VAT ou multimètre ;
- dénude-câble ;
- étiquettes de repérage ;
- serre-câbles et, si besoin, peignes de répartition.
Si vous reprenez une installation existante, prenez une photo avant démontage. Ce réflexe aide à retrouver le chemin d’origine, surtout lorsque plusieurs conducteurs se ressemblent.
Les tableaux anciens réservent aussi quelques pièges : bornes fatiguées, disjoncteurs hétérogènes, repérage absent, terre mal distribuée ou ajouts successifs peu lisibles. Si l’ensemble paraît bricolé, mieux vaut faire contrôler l’installation avant de raccorder le portail.
Raccorder l’alimentation du portail
Le raccordement doit suivre la notice du fabricant et le schéma de votre tableau. En règle générale, le circuit part du disjoncteur dédié, passe par la protection différentielle, puis alimente la ligne qui rejoint le coffret du moteur. Respectez la polarité, la terre et les bornes prévues.
Travaillez conducteur par conducteur. Dénudez à la bonne longueur, sans blesser l’âme cuivre, puis insérez le fil à fond dans la borne. Serrez fermement, sans écraser le conducteur. Un serrage trop faible chauffe ; un serrage excessif abîme la connexion.
Le chemin logique du câblage est simple : départ du disjoncteur, passage par le différentiel, arrivée au coffret moteur, puis séparation nette entre l’alimentation 230 V et la basse tension si la motorisation fonctionne en 24 V. Dans ce cas, le secteur alimente d’abord le transformateur, puis la sortie basse tension repart vers la centrale. Ne mélangez jamais les circuits : l’arrivée 230 V et la sortie basse tension doivent rester bien identifiées et physiquement séparées.
Raccordez aussi la terre avec soin. La continuité de terre doit aller jusqu’aux éléments concernés par le constructeur, surtout quand le portail ou le coffret comportent des parties métalliques.
Sur un portail extérieur, la liaison entre le tableau et le coffret moteur doit aussi résister au terrain. Gaine adaptée, profondeur de pose correcte, protection des passages sensibles et presse-étoupes bien posés sont essentiels. L’eau, les rongeurs et les contraintes mécaniques trouvent vite la faille dans un montage négligé. La section de câble doit rester cohérente avec la distance, et la chute de tension doit rester compatible avec le fonctionnement du moteur.
Schéma simplifié : tableau électrique → différentiel 30 mA → disjoncteur dédié du portail → câble d’alimentation → coffret moteur / transformateur → motorisation et accessoires. La terre suit le même chemin logique et reste continue jusqu’aux éléments métalliques concernés.
Dans beaucoup de cas domestiques, une alimentation dédiée en 3G2,5 mm² avec disjoncteur 16 A et différentiel 30 mA constitue une base cohérente pour un portail battant 230 V sur une distance modérée. Mais le fabricant peut imposer une autre valeur selon la motorisation, la longueur de ligne ou les accessoires associés.
Vérifier la protection et les réglages avant la mise sous tension
Une fois le raccordement terminé, contrôlez les bornes, le serrage, la continuité de terre et la cohérence du repérage. Le tableau doit rester lisible au premier coup d’œil. Chaque départ doit être identifié : portail, éclairage, prise extérieure, automatisme, etc.
Avant de remettre sous tension, passez une courte liste de contrôle :
- continuité de terre vérifiée ;
- bornes bien serrées ;
- absence d’humidité dans le coffret ;
- câbles non pincés ;
- repérage lisible ;
- accessoires correctement alimentés.
Vérifiez ensuite les réglages de la motorisation. Certains coffrets permettent d’ajuster la force, la temporisation, le ralentissement ou la fermeture automatique. Ces réglages doivent tenir compte du poids du portail, de la résistance au vent et de la géométrie des gonds. Trop de force use la mécanique ; pas assez, et le portail peine à finir sa course.
Les cellules de sécurité doivent aussi être testées comme un élément à part entière. Nettoyez-les, alignez-les et simulez un obstacle pour vérifier la réaction du système. Un portail qui détecte correctement un passage protège les enfants, les animaux et les pare-chocs trop pressés.
Vérifiez enfin qu’aucun détail ne contrarie la ligne : gaine pincée, câble abîmé, humidité dans le coffret, borne mal serrée ou terre absente.
Tester la mise en service sans risque
Remettez sous tension en restant près du tableau. Observez le comportement du disjoncteur dédié, du différentiel et de la centrale. Le différentiel 30 mA ne doit pas déclencher en fonctionnement normal ; s’il réagit, il faut suspecter un défaut d’isolement, une humidité résiduelle ou un câblage incorrect.
Procédez ensuite dans un ordre logique :
- premier cycle à vide, sans obstacle ;
- test complet ouverture et fermeture ;
- test d’arrêt en cours de course ;
- test obstacle pour vérifier la réouverture ou l’arrêt ;
- test des accessoires : cellules, feu, commande, batterie éventuelle.
Si le disjoncteur saute au démarrage, contrôlez d’abord la mécanique avant de suspecter l’électrique. Une charnière grippée, un vantail qui frotte ou un rail encrassé peut faire grimper l’effort du moteur et déclencher la protection.
Après plusieurs cycles, observez aussi la température du coffret et des connexions accessibles. Une chaleur marquée signale souvent un serrage douteux, une section insuffisante ou une mauvaise répartition de charge. Un portail qui fonctionne de façon stable, sans déclenchement et sans échauffement suspect, donne un signal rassurant.
Les erreurs qui compromettent l’installation
La première erreur consiste à reprendre une ligne déjà chargée pour gagner du temps. Le portail doit disposer d’un départ identifié. Mélanger les usages crée des déclenchements à répétition et complique la maintenance.
La deuxième erreur vient du choix du calibre. Un disjoncteur trop faible déclenche à la mise en route. Un calibre trop élevé laisse passer trop de défauts avant de réagir. Le bon compromis se choisit avec la notice, la section de câble et la puissance réelle du moteur.
La troisième erreur touche la terre. Une liaison négligée laisse l’installation exposée aux défauts d’isolement, surtout en extérieur.
La quatrième erreur concerne l’humidité. Un coffret mal fermé, une entrée de gaine mal étanchée ou un presse-étoupe mal posé ouvrent la porte aux ennuis.
La cinquième erreur, plus discrète, consiste à oublier le repérage. Sans étiquette ni schéma, le prochain dépannage devient plus long et plus risqué. Notez le calibre du disjoncteur, la section du câble, la date d’installation et la référence de la motorisation.
Si vous avez un doute sur la conformité du tableau, sur la présence d’un différentiel adapté, sur le dimensionnement du câble ou sur le raccordement 230 V / 24 V, faites contrôler l’installation par un professionnel. C’est particulièrement vrai pour un portail lourd, une ligne longue ou un coffret ancien.
FAQ pratique sur le disjoncteur de portail motorisé
Quel disjoncteur pour un portail 230 V ? Dans beaucoup de cas, un 16 A courbe C convient, à condition que la ligne soit dédiée et que la section du câble soit adaptée.
Faut-il un différentiel 30 mA ? Oui, c’est la protection de base à prévoir pour un portail extérieur, afin de protéger les personnes et limiter les effets d’un défaut d’isolement.
Pourquoi le portail fait-il sauter le disjoncteur ? La cause peut être électrique, mais aussi mécanique : frottement, blocage, moteur fatigué, câble endommagé ou humidité dans le coffret.
Faut-il choisir un type AC ou un type A ? Le type AC peut suffire pour une motorisation simple, mais le type A est souvent plus confortable dès qu’il y a de l’électronique ou un transformateur. La notice reste la référence.
Quel câble pour un portail motorisé ? Le plus souvent, on part sur du 3G1,5 mm² ou du 3G2,5 mm², mais la distance et la chute de tension peuvent imposer une section supérieure.
Quand appeler un électricien ? Dès que le tableau est ancien, que la terre est incertaine, que la ligne est longue, ou que la motorisation comporte plusieurs accessoires difficiles à intégrer proprement.
Pour aller plus loin
FAQ express
Avant de refermer le tableau, gardez l’essentiel en tête : un portail motorisé fonctionne mieux sur une ligne dédiée, protégée par un disjoncteur adapté et un différentiel 30 mA. Les bons choix de calibre, de section de câble et de repérage vous évitent les déclenchements inutiles, les pannes à répétition et bien des inquiétudes au moment de la mise en service.
Quel disjoncteur choisir pour un portail motorisé ?
Dans de nombreux cas domestiques, un disjoncteur 16 A courbe C constitue une base cohérente pour une motorisation en 230 V, à condition que la section du câble, la longueur de ligne et la notice du fabricant soient compatibles. Le bon choix ne se fait jamais au hasard : il dépend toujours du moteur, des accessoires et de l’installation existante.
Faut-il vraiment une ligne dédiée ?
Oui, car mélanger le portail avec l’éclairage extérieur, une prise de terrasse ou une pompe d’arrosage favorise les déclenchements parasites et complique le dépannage. Une ligne dédiée rend l’installation plus stable, plus lisible et plus simple à maintenir dans le temps.
Le différentiel 30 mA est-il indispensable ?
Pour un portail extérieur, il est fortement recommandé, car il protège les personnes et limite les conséquences d’un défaut d’isolement. Dès qu’il y a de l’humidité, du matériel électronique ou des accessoires de commande, cette protection devient un vrai filet de sécurité.
Comment savoir si la section du câble est suffisante ?
La section dépend de la puissance du moteur, de la distance au tableau et de la chute de tension admissible. En pratique, on vérifie toujours la notice du constructeur et la longueur réelle du trajet, car un câble trop faible peut provoquer des pertes, de l’échauffement et un fonctionnement capricieux.
Pourquoi le portail déclenche-t-il parfois au démarrage ?
La cause peut être électrique, mais aussi mécanique : vantail qui force, rail encrassé, charnière grippée, moteur fatigué ou humidité dans le coffret. Avant d’incriminer le disjoncteur, il faut donc observer l’ensemble du système, car un effort mécanique excessif peut suffire à faire réagir la protection.
Quand faut-il faire appel à un électricien ?
Dès que le tableau est ancien, que la terre est incertaine, que le câblage semble bricolé ou que la motorisation comporte plusieurs accessoires à intégrer proprement, l’intervention d’un professionnel est la meilleure option. Vous gagnez en sécurité, en conformité et en tranquillité d’esprit.
Un portail motorisé bien protégé repose sur trois piliers simples : une ligne dédiée, un disjoncteur correctement dimensionné et une mise en œuvre rigoureuse.
Avant de remettre sous tension, relisez la notice, vérifiez le repérage et contrôlez chaque connexion ; si le moindre doute subsiste, faites valider l’installation par un électricien.
Quand tout est clair, bien protégé et bien raccordé, votre portail cesse d’être une source de stress et redevient ce qu’il doit être : un confort fiable, discret et rassurant au quotidien.
