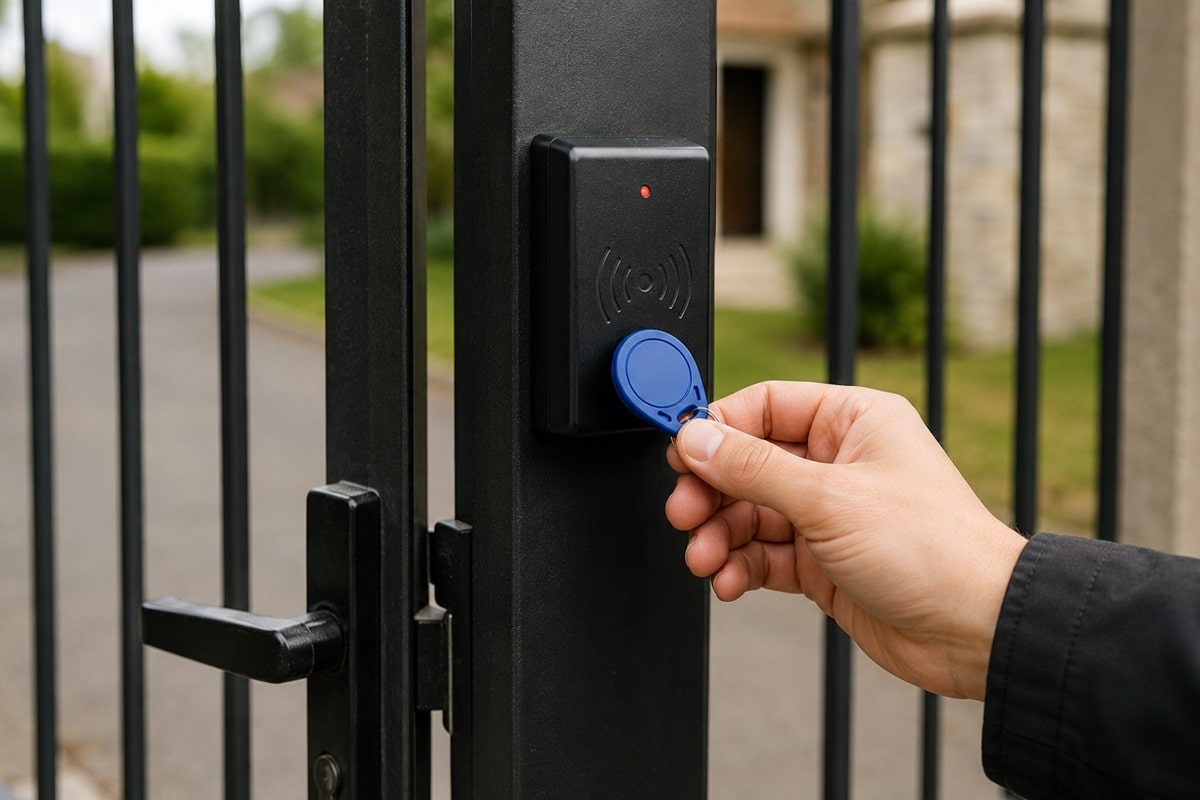

Comment ajouter un badge RFID sur un portail ?

Votre portail fait-il encore sa petite crise de nerfs au moment où vous présentez le badge ? Je vous comprends : entre le lecteur qui boude, le badge qui ne “passe” pas et le moteur qui reste de marbre, on a vite l’impression de jouer à devine-moi-si-tu-peux devant l’entrée.

Le vrai problème, ce n’est pas seulement de coller un badge RFID sur un portail ; c’est de choisir le bon badge, vérifier que le lecteur parle bien au système en place, puis installer l’ensemble sans créer un joli chaos électrique. Je vais vous éviter les erreurs classiques — le mauvais format, le mauvais câblage, la mauvaise programmation — celles qui transforment un simple accès en mission commando.

Dans cet article, je vais vous montrer comment préparer votre installation, repérer la bonne compatibilité, poser le lecteur au bon endroit et enregistrer les badges proprement, pour que votre portail s’ouvre au bon moment, sans caprice ni bricolage hasardeux.

Alors, respirons un grand coup et attaquons ça méthodiquement : on commence par préparer le portail et le badge, avant de passer à l’installation et à la programmation.

Préparer le portail et le badge

Avant de sortir le lecteur RFID et les badges, posez le cadre : ajouter un badge RFID sur un portail ne consiste pas seulement à “faire ouvrir la porte”. Il faut vérifier la compatibilité du système, choisir le bon badge, câbler proprement, puis programmer les accès sans improviser. Commencez par identifier le type de portail, l’alimentation disponible, le contrôleur en place et le niveau de sécurité attendu. Sur une maison individuelle, un portail de jardin ou une entrée de résidence, la logique reste la même : le lecteur doit dialoguer avec le bon équipement, au bon format.

Matériel à prévoir :

• un lecteur RFID compatible avec votre système ;
• des badges, cartes, porte-clés ou tags adaptés à la fréquence utilisée ;
• une alimentation conforme aux spécifications du constructeur ;
• des câbles et connecteurs adaptés ;
• des fixations, un boîtier de protection et, si besoin, un joint d’étanchéité ;
• le schéma de câblage du fabricant.

Relevez aussi les éléments déjà en place :

• la marque et le modèle du moteur de portail ou du contrôleur d’accès ;
• la présence d’une alimentation 12 V, 24 V ou 230 V ;
• l’emplacement disponible pour le lecteur ;
• le nombre d’utilisateurs à gérer ;
• le type de badge RFID souhaité pour les occupants.

Un badge RFID sert d’identifiant : sa puce transmet un numéro au lecteur à courte distance, puis le portail s’ouvre si ce numéro est autorisé. Le trio à vérifier est donc simple : badge, lecteur, système de commande. Avant d’acheter, vérifiez toujours la fréquence supportée par l’installation : un badge n’est utile que s’il est lu par l’équipement déjà en place.

Si vous rénovez une installation existante, vérifiez aussi si des badges ont déjà été enregistrés. Une remise à zéro peut être nécessaire avant d’ajouter de nouveaux droits. Sur une copropriété ou un site partagé, une liste claire des badges attribués évite bien des confusions au pied du portail.

Choisir le bon type de RFID

Le mot RFID couvre plusieurs technologies. Pour un portail, vous croiserez surtout les badges 125 kHz et 13,56 MHz. Le choix dépend du contrôleur et du niveau de sécurité recherché. Le 125 kHz équipe encore beaucoup d’installations d’entrée de gamme. Le 13,56 MHz, souvent associé à MIFARE, offre une gamme plus large de lecteurs et de badges.

Dans la pratique, vous pouvez rencontrer plusieurs formats : badge carte rigide, porte-clés, tag compact ou carte au format carte bancaire. La carte est pratique à glisser dans un portefeuille, le porte-clés résiste mieux à un usage quotidien, et le tag se fait discret sur un trousseau. Pour un portail de maison ou de jardin, le porte-clés est souvent le plus simple. Pour un accès résidentiel ou une copropriété, la carte nominative facilite la gestion des droits.

Repère simple sur la portée : la lecture se fait à courte distance, souvent quelques centimètres à quelques dizaines de centimètres selon le lecteur et l’environnement. Un portail trop éloigné du lecteur, un montage derrière un pilier massif ou une fixation derrière du métal peuvent réduire cette portée. Côté durabilité, un badge prévu pour l’extérieur ou pour un usage intensif vieillit mieux qu’une carte fragile qu’on plie dans une poche déjà trop pleine.

Si votre objectif porte sur le badge RFID de portail, gardez une idée directrice : le bon badge est celui que votre lecteur sait lire sans bricolage hasardeux. Un lecteur 13,56 MHz ne reconnaîtra jamais un badge 125 kHz. Cette compatibilité de base évite les mauvaises surprises du genre “le badge a l’air neuf, pourtant rien ne se passe”.

Vérifier la compatibilité du système

Avant toute installation d’un badge RFID sur un portail, examinez la partie commande. Le lecteur doit communiquer avec une carte électronique qui accepte une entrée contact sec, un bus de communication ou une interface dédiée. Le schéma de câblage du constructeur sert ici de boussole.

Posez-vous trois questions :

1. Le lecteur RFID délivre-t-il un relais, un Wiegand, un bus propriétaire ou une autre sortie ?
2. La carte du portail accepte-t-elle ce type de signal ?
3. L’alimentation du lecteur est-elle disponible à proximité ?

Un lecteur autonome peut suffire si le système est simple et que la logique d’accès est locale. En revanche, dès qu’un site demande plusieurs zones, des horaires, des badges temporaires ou une supervision plus fine, un contrôleur d’accès ou une centrale intermédiaire devient plus pertinent. Elle sert d’interface entre le lecteur RFID et le moteur de portail. Le lecteur lit, la centrale décide, le moteur obéit.

Sur certaines installations, la carte du portail attend directement un contact sec pour déclencher l’ouverture. Dans ce cas, le lecteur agit comme un interrupteur intelligent. D’autres systèmes demandent un protocole Wiegand ou un bus propriétaire ; il faut alors respecter le format prévu par le fabricant. Si le constructeur du moteur prévoit un accessoire officiel, privilégiez cette voie : vous gagnez du temps et vous réduisez les risques de conflit entre équipements.

Si votre portail est ancien, soyez encore plus vigilant : la carte de commande peut être difficile à identifier, l’alimentation instable ou les accessoires plus fabriqués. Dans ce cas, un relevé précis des borniers, une vérification au multimètre et, si besoin, l’avis d’un pro évitent de brancher un lecteur au mauvais endroit “pour voir”.

Installer le lecteur au bon endroit

Le choix de l’emplacement compte beaucoup. Placez le lecteur là où l’utilisateur s’arrête naturellement, sans sortir du véhicule si l’accès se fait en voiture. La hauteur recommandée se situe souvent autour de 1,10 m à 1,40 m pour un accès piéton. Pour un portail voiture, vous pouvez viser un point d’atteinte pratique depuis la fenêtre.

Quelques règles utiles :

• évitez une zone trop proche du moteur, des câbles de puissance ou d’un boîtier métallique massif ;
• préférez un emplacement visible, accessible et protégé de la pluie directe ;
• laissez un passage pour la maintenance et le remplacement du lecteur ;
• préparez un perçage net et des fixations adaptées au support : pilier béton, poteau acier, muret ou panneau.

Sur un portail métallique, la proximité du métal peut réduire la portée de lecture. Une entretoise ou un boîtier adapté aide à garder une lecture stable. Si le site reçoit beaucoup de passage, pensez aussi à la résistance mécanique. Un lecteur RFID mal fixé devient rapidement une cible pour les coups de sac, les clés ou les enfants trop curieux.

Deux erreurs de pose reviennent souvent : un lecteur trop exposé aux intempéries et un câble trop tendu entre le pilier et le boîtier. La pluie, le soleil direct et l’humidité accélèrent le vieillissement ; une gaine et un boîtier IP adapté sont donc de bons alliés. Le câblage mérite une pose propre, avec longueur adaptée et repérage des fils. Un câble écrasé ou trop tendu finit par créer des défauts intermittents.

Programmer les badges et les accès

La programmation dépend du système choisi. Certains lecteurs enregistrent les badges directement dans leur mémoire. D’autres passent par un logiciel, un badge maître ou une interface web. Suivez l’ordre prévu par le fabricant, sans improviser les séquences de touches. Les erreurs les plus courantes sont simples : badge non enregistré, identifiant dupliqué, droit d’accès attribué au mauvais créneau.

Pour garder une gestion claire, tenez un registre minimal :

• numéro du badge ;
• nom de l’utilisateur ;
• date d’attribution ;
• zone autorisée ;
• date de désactivation si besoin.

Selon le système, on distingue parfois un badge maître, utilisé pour ajouter ou supprimer des badges utilisateurs, et des badges utilisateurs, qui servent uniquement à ouvrir le portail. Le badge maître doit être conservé à part, car il donne accès aux fonctions de gestion. Le badge utilisateur, lui, peut être diffusé aux occupants, aux proches ou aux intervenants autorisés.

Cas d’usage concret :

• Maison individuelle : deux ou trois badges permanents, plus un badge de secours ;
• Résidence : badges nominatifs, droits répartis entre portail principal, accès piéton et parking ;
• Copropriété ou site partagé : logique plus stricte, avec désactivation rapide des badges sortants et gestion centralisée ;
• Artisan temporaire : badge limité dans le temps, voire sur des plages horaires précises.

Exemple concret : vous installez un lecteur RFID sur le portail d’une maison avec deux occupants et un artisan qui intervient chaque semaine. Vous pouvez programmer deux badges permanents et un badge temporaire avec accès limité à certaines plages horaires. Si le système le permet, le badge de l’artisan se désactive automatiquement après la période prévue.

Si un badge est perdu, supprimez-le rapidement de la mémoire du système ou de la centrale. Dans une installation bien tenue, chaque badge a un nom clair, une fonction précise et une date de retrait possible.

Tester l’ouverture et sécuriser l’ensemble

Une fois le badge RFID installé sur le portail, passez en mode test. Essayez d’abord avec un seul badge, puis avec plusieurs badges différents. Vérifiez la distance de lecture, le temps de réponse, la stabilité de l’ouverture et le comportement après plusieurs essais rapprochés. Faites trois ou quatre cycles complets.

Contrôlez aussi ces points :

1. le portail s’ouvre à chaque badge autorisé ;
2. un badge inconnu ne déclenche rien ;
3. la fermeture automatique fonctionne si elle est prévue ;
4. le lecteur résiste à une légère humidité ambiante ;
5. aucun câble ne chauffe ni ne frotte.

Si le badge ne fonctionne pas, suivez un ordre de diagnostic simple :

1. vérifiez la fréquence du badge et du lecteur ;
2. contrôlez la distance de lecture et l’orientation du badge ;
3. testez l’alimentation du lecteur et la polarité ;
4. confirmez que le badge a bien été enregistré ;
5. regardez si la mémoire n’est pas pleine ;
6. écartez une perturbation liée au métal, à l’humidité ou à un câble mal placé.

Cette approche évite de tout démonter pour rien. Très souvent, le problème vient d’un détail : un lecteur trop éloigné du point de passage, un mauvais raccordement, une sortie non compatible ou un badge simplement absent de la base.

Pour renforcer la sécurité, protégez la centrale dans un coffret fermé, conservez une copie du schéma de câblage et limitez l’accès aux fonctions de programmation. Si vous gérez plusieurs badges, gardez une trace des badges perdus ou rendus. Un badge égaré mérite une désactivation rapide.

Un dernier point mérite de l’attention : la qualité de l’alimentation. Une tension instable peut provoquer des lectures erratiques ou des ouvertures aléatoires. Si le site est exposé à des microcoupures, un petit système secouru ou une alimentation mieux dimensionnée apporte un vrai confort d’usage.

Entretenir et faire évoluer l’installation

Un portail avec badge RFID demande peu d’entretien, avec quelques vérifications régulières. Nettoyez la façade du lecteur, contrôlez le serrage des fixations, inspectez les joints d’étanchéité et testez les badges après une période de forte humidité ou de froid marqué. Un lecteur qui commence à faiblir en hiver donne souvent des signes avant-coureurs : distance de lecture réduite, voyant capricieux, ouverture aléatoire.

Pour garder une installation saine dans la durée, adoptez un petit rituel :

• vérification trimestrielle des badges actifs ;
• mise à jour du registre des utilisateurs ;
• test de secours avec badge maître ou procédure de déverrouillage ;
• contrôle visuel des câbles et du boîtier ;
• remplacement rapide d’un badge fêlé ou déformé.

Si vos besoins changent, faites évoluer le système avec méthode. Vous pouvez ajouter un second lecteur pour une entrée piétonne, intégrer une gestion horaire, ou relier le contrôle d’accès à un interphone plus moderne. Avant toute extension, vérifiez la charge supportée par la carte de commande et la compatibilité des nouveaux accessoires.

Faites appel à un professionnel si le portail utilise un automatisme complexe, si le câblage existant est ancien ou non documenté, si l’installation fonctionne en 230 V sans interface claire, ou si vous devez gérer des droits multiples sur un site collectif. Dans ces cas-là, le coût d’un dépannage bien fait reste souvent inférieur à celui d’une improvisation technique.

Un bon système RFID sur portail doit rester prévisible. L’utilisateur présente son badge, le portail obéit, et tout se déroule sans gymnastique mentale. Quand la configuration est propre, vous gagnez du confort au quotidien et vous gardez la main sur les accès sans compliquer la vie de tout le monde.

Pour aller plus loin

FAQ : badge RFID et portail

Vous avez maintenant les repères essentiels pour ajouter un badge RFID sur un portail sans vous perdre dans les branchements ni dans les réglages. Voici les réponses aux questions qui reviennent le plus souvent, pour terminer sur une vision claire, pratique et rassurante.

Quel est le point le plus important avant d’acheter un badge RFID ?

La compatibilité. Un badge ne fonctionne que s’il correspond à la fréquence et au lecteur déjà en place. Vérifier le système avant l’achat évite les déceptions, les dépenses inutiles et les essais à répétition devant le portail.

Faut-il forcément changer tout le système pour ajouter un badge ?

Pas toujours. Si le lecteur, la centrale et la carte de commande sont compatibles, il suffit souvent d’ajouter le bon badge et de l’enregistrer correctement. En revanche, un système ancien ou mal documenté peut demander un adaptateur, un contrôleur ou l’aide d’un professionnel.

Pourquoi le lecteur doit-il être placé avec soin ?

Parce qu’un mauvais emplacement réduit la portée, complique l’usage et fragilise le matériel. Un lecteur bien positionné, protégé des intempéries et éloigné des masses métalliques rend l’accès plus fluide et plus fiable au quotidien.

Comment éviter les erreurs lors de la programmation ?

En suivant strictement la procédure du fabricant et en gardant une liste claire des badges attribués. Un badge maître, des droits bien nommés et une désactivation rapide des badges perdus permettent de garder un contrôle net sur les accès.

Que faire si le badge ne déclenche pas l’ouverture ?

Il faut revenir aux bases : vérifier la fréquence, l’alimentation, la distance de lecture et l’enregistrement du badge. Dans la majorité des cas, le problème vient d’un détail simple plutôt que d’une panne grave.

Comment garder une installation RFID fiable dans le temps ?

Avec un entretien léger mais régulier : nettoyage du lecteur, contrôle des fixations, vérification des badges actifs et suivi des utilisateurs. Une installation bien entretenue reste discrète, efficace et rassurante jour après jour.

Le bon badge RFID ne suffit pas : c’est l’ensemble compatibilité, pose, programmation et suivi qui transforme un portail capricieux en accès simple et fiable.

Avant de vous lancer, vérifiez la fréquence, le type de sortie du lecteur et le schéma de câblage, puis programmez vos badges avec méthode pour sécuriser l’ensemble.

Quand tout est bien réglé, le portail devient presque invisible dans votre quotidien : un simple geste, une ouverture immédiate, et cette agréable sensation que la technologie travaille enfin pour vous.
