Votre portail fait des siennes, et vous vous demandez peut-être comment lui donner une alimentation propre sans transformer le tableau électrique en casse-tête ? Je vous rassure : je vais vous éviter le grand ballet des fils qui s’emmêlent et des vis qu’on serre trop fort.
Raccorder un portail électrique au tableau, ce n’est pas juste tirer un câble au hasard et croiser les doigts. Il faut une ligne dédiée, une protection adaptée, une terre fiable et un câblage cohérent avec la motorisation, qu’elle soit en 230 V ou en 24 V. Sinon, bonjour les déclenchements intempestifs, les pannes incompréhensibles et le portail qui décide de vivre sa propre vie.
Dans cet article, je vous montre pas à pas comment préparer le matériel, sécuriser le tableau, repérer le coffret de commande, raccorder les conducteurs et vérifier les protections, afin que votre portail fonctionne proprement et en toute sécurité.
Avant de sortir le tournevis, faisons le point sur ce qu’il faut vérifier et préparer pour avancer sans stress.
Avant de commencer
Relier un portail électrique au tableau électrique revient à créer une ligne dédiée entre le tableau domestique et le coffret de commande du portail, avec une protection adaptée, un différentiel 30 mA et une terre fiable. La méthode varie selon la motorisation : portail en 230 V ou en 24 V, distance tableau-portail, accessoires à alimenter et contraintes de pose. Avant toute intervention, consultez la notice du moteur, coupez l’alimentation générale et contrôlez l’absence de tension avec un vérificateur adapté.
En France, les installations domestiques suivent la NF C 15-100. Pour ce raccordement, l’objectif n’est pas seulement de faire fonctionner le portail, mais de le faire fonctionner proprement : ligne dédiée, calibre cohérent, cheminement protégé et coffret de commande clairement identifié. Le chantier reste accessible à un bricoleur soigneux, à condition de rester méthodique. En cas de doute sur le schéma, le dimensionnement ou la mise à la terre, faites valider le montage par un électricien qualifié ou un installateur de portails avant mise sous tension.
- coupure générale effective ;
- absence de tension contrôlée au testeur ;
- calibre disponible dans le tableau ;
- notice constructeur du moteur et du coffret ;
- trajet du câble déjà défini.
Préparer le schéma et le matériel
Commencez par lire la notice du moteur de portail. Elle précise le schéma de câblage, la tension d’alimentation, la protection demandée et la section de câble recommandée. Portail coulissant, portail battant, motorisation 230 V ou 24 V : le raccordement au tableau électrique change selon le modèle et la distance à couvrir.
Gardez le principe de base en tête :
tableau électrique → différentiel 30 mA → disjoncteur portail électrique → câble de liaison → coffret de commande portail → moteur + accessoires
Préparez le matériel indispensable :
- un disjoncteur divisionnaire dédié ;
- un interrupteur différentiel adapté au circuit ;
- un câble d’alimentation conforme à la distance et à la puissance ;
- des gaines ou fourreaux pour la liaison ;
- des embouts de câble, bornes et serre-câbles ;
- un testeur de tension ;
- un tournevis isolé et un multimètre.
Le point clé reste la cohérence entre câble, distance et consommation. À 20 mètres du tableau, une notice peut par exemple demander du 3G2,5 mm². Si la distance augmente, la chute de tension aussi : le moteur démarre moins bien, chauffe davantage ou devient irrégulier. Une section adaptée évite ces défauts dès le départ.
| Distance tableau-portail | Section de câble souvent rencontrée | Usage courant |
|---|---|---|
| Jusqu’à 15 m | 3G1,5 mm² à 3G2,5 mm² | Petit portail de jardin, motorisation légère |
| 15 à 30 m | 3G2,5 mm² | Maison individuelle, portail battant ou coulissant standard |
| Au-delà de 30 m | Section à vérifier selon notice | Ligne plus longue, risque de chute de tension |
La notice constructeur prime toujours. Selon la puissance, le mode de démarrage et les accessoires, elle peut imposer une section différente. Pour un portail de maison, une configuration fréquente consiste à tirer une ligne dédiée en 3G2,5 mm² depuis le tableau jusqu’au coffret, avec un disjoncteur adapté au départ.
Si vous préparez la pose en même temps que l’aménagement extérieur, prévoyez aussi le passage du câble en gaine, voire en tranchée. Le conduit doit protéger le câble sur toute sa longueur et rester repérable. Évitez les zones de passage de roues, les points de tassement et les arêtes de maçonnerie. Un fourreau continu facilite aussi la maintenance future.
| Élément | Rôle | Point de vigilance |
|---|---|---|
| Disjoncteur dédié | Protège la ligne du portail | Calibre conforme à la notice |
| Différentiel 30 mA | Protège les personnes | Type adapté au matériel |
| Câble d’alimentation | Relie tableau et coffret | Section selon distance et puissance |
| Mise à la terre | Évacue les défauts | Continuité vérifiée |
Sécuriser le tableau électrique
Avant d’ouvrir le tableau, coupez le disjoncteur général et vérifiez l’absence de tension sur la partie manipulée. Ce contrôle ne prend que quelques secondes, mais il conditionne toute la suite du chantier. Un départ mal identifié ou une remise sous tension intempestive suffit à créer une situation dangereuse.
Repérez ensuite l’espace disponible sur le rail DIN. Pour un raccordement de portail électrique, il faut en général prévoir au moins un emplacement pour le disjoncteur dédié, et parfois un module supplémentaire selon l’organisation du tableau. Si le tableau est déjà saturé, ajoutez un petit coffret annexe pour le départ du portail plutôt que de forcer un montage incomplet. C’est souvent la meilleure solution dans une maison déjà équipée d’autres circuits pour l’éclairage extérieur, l’arrosage ou les prises de jardin.
Dans une installation propre, le circuit portail comprend généralement :
- un dispositif différentiel en amont ;
- un disjoncteur dédié ;
- une sortie vers la gaine qui rejoint le coffret moteur.
Identifiez aussi les autres circuits existants pour éviter toute confusion pendant les travaux. Le marquage du départ « portail » doit être clair au tableau, puis reporté si besoin sur le coffret de commande. En cas de panne, de maintenance ou de remplacement du moteur, cette identification fait gagner du temps.
Repérer l’alimentation du portail

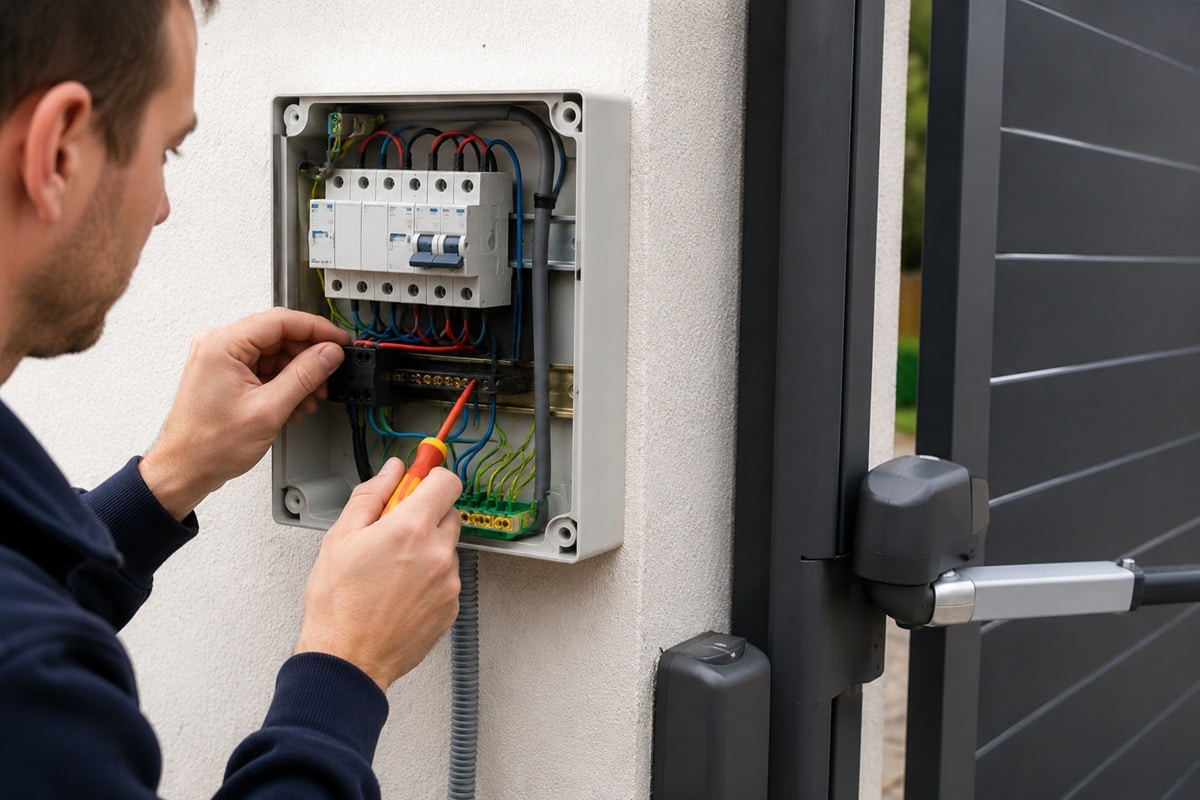

Le coffret de motorisation se trouve en général près du portail, à l’abri des projections et de la pluie directe. Ouvrez-le et identifiez les bornes d’alimentation. Sur un modèle 230 V, vous trouverez généralement phase, neutre et terre. Sur un modèle 24 V, la carte reçoit une alimentation transformée ou un départ spécifique selon la marque. Le transformateur ou la carte électronique fournit alors la basse tension au moteur et aux accessoires de sécurité.
La différence est importante : en motorisation portail 230 V, le réseau arrive directement au coffret selon le schéma constructeur ; en motorisation portail 24 V, l’alimentation est souvent abaissée pour la carte et le moteur. Le câblage n’est donc pas identique, même si la logique de protection côté tableau reste proche.
Repérez aussi les accessoires qui transitent par le coffret : cellule photoélectrique, feu clignotant, clavier à code, interphone, batterie de secours. Les cellules sécurisent la fermeture, le feu clignotant signale le mouvement, le digicode et l’interphone gèrent l’accès, et la batterie de secours maintient un usage minimal en cas de coupure. Tout ce petit monde partage parfois le même boîtier, ce qui impose un câblage net et un repérage rigoureux. Un fil mal identifié peut perturber l’ouverture, la fermeture ou la logique de sécurité.
La liaison entre le tableau et le portail se fait en général par gaine enterrée ou par conduit technique. Vérifiez que le câble circule librement, sans point dur ni écrasement. Si la gaine est ancienne, contrôlez son état avant de tirer le nouveau conducteur.
Raccorder les conducteurs au coffret
Le raccordement se fait hors tension, conducteur par conducteur. La méthode la plus sûre est simple : identifier, dénuder, insérer, serrer, contrôler. Dénudez avec soin, sans blesser l’âme du câble. Insérez chaque fil dans la borne prévue, puis serrez fermement. Un serrage moyen est une source fréquente d’échauffement et de faux contacts.
Sur un départ classique, vous raccordez :
- la phase sur la borne repérée L ;
- le neutre sur la borne N ;
- le conducteur de protection sur la borne de terre ;
- les accessoires selon le schéma du constructeur.
Respectez la couleur des conducteurs : vert/jaune pour la terre, bleu pour le neutre, autre couleur pour la phase. Si un ancien câble présente des couleurs atypiques, repérez tout avant intervention et validez avec le multimètre. Ce contrôle évite bien des confusions lors de la remise en service.
Vérification rapide avant remise sous tension : contrôlez la continuité de la terre, l’absence de court-circuit entre phase et neutre, puis l’absence de conducteur mal inséré dans la borne. Une âme abîmée, un fil trop court ou une polarité inversée peut empêcher le fonctionnement dès le premier essai.
Sur les portails équipés d’une alimentation 24 V, le tableau alimente parfois un transformateur ou un bloc de protection situé dans le coffret. Dans ce cas, le raccordement doit suivre strictement le schéma de la carte électronique. Le bon réflexe consiste à câbler d’abord l’alimentation principale, puis les accessoires, en respectant les bornes et les polarités indiquées.
Vérifier la protection et la mise à la terre
La protection du circuit portail électrique ne se résume pas au disjoncteur. Le disjoncteur portail électrique protège la ligne contre les surintensités et les courts-circuits ; le différentiel 30 mA portail protège les personnes en détectant une fuite de courant vers la terre. Les deux dispositifs sont complémentaires. Le calibre du disjoncteur dépend de la puissance du moteur, de la longueur de ligne et des indications du fabricant. Un moteur de portail consomme peu en régime normal, mais le démarrage impose un court pic d’intensité.
Contrôlez ensuite la liaison à la terre sur le coffret, le moteur et les accessoires métalliques accessibles. Une terre mal raccordée transforme le moindre défaut d’isolement en problème sérieux. Avec un testeur de continuité, vérifiez que le conducteur de protection relie bien le tableau au coffret, puis le coffret aux masses concernées.
Le point souvent négligé, c’est la cohérence entre protection et câblage. Un disjoncteur trop faible déclenchera sans raison apparente. Un câble sous-dimensionné chauffera. Une terre absente ou interrompue laissera le défaut apparaître ailleurs. Avant de suspecter la carte électronique, vérifiez toujours l’amont : protection, borne, serrage, continuité.
Pensez aussi à l’environnement extérieur. L’indice de protection du coffret, l’état des presse-étoupes et l’étanchéité des entrées de gaine comptent beaucoup, surtout en terrain humide, en pied de clôture ou près d’un accès de jardin exposé aux éclaboussures.
Tester la commande et les sécurités
Une fois le câblage terminé, remettez sous tension et observez le comportement du portail à la première commande. Ouvrez puis fermez le portail en restant à portée du coffret. Vérifiez le sens de rotation, la réactivité de l’ouverture, l’arrêt en fin de course et l’éventuel code défaut affiché par la carte.
Testez aussi les sécurités :
- les cellules photoélectriques, en coupant le faisceau pendant une fermeture ;
- le feu clignotant, si le modèle en dispose ;
- la commande piéton, si elle existe ;
- le déverrouillage manuel en cas de coupure.
Si le portail force, s’arrête trop tôt ou réagit avec retard, reprenez la vérification dans cet ordre : alimentation, bornier, accessoires, fins de course, puis carte. Un simple mauvais branchement sur une cellule peut perturber tout le système. Le meilleur réflexe consiste à tester point par point, sans chercher à tout corriger en même temps.
Faites enfin plusieurs cycles complets. Le portail doit s’ouvrir et se fermer sans hésitation, sans bruit anormal et sans déclenchement du disjoncteur.
Cas particuliers et erreurs à éviter
Certains montages demandent une attention supplémentaire. Quand le tableau est éloigné du portail, la longueur du câble mérite un calcul sérieux. Quand le portail partage une tranchée avec d’autres réseaux, séparez les conduits pour éviter les détériorations mécaniques. Quand le terrain est humide, renforcez la protection du coffret et vérifiez les traversées de paroi. Sur un portail coulissant installé en bout de jardin, tenez aussi compte des mouvements du vantail et des contraintes sur les câbles mobiles ou les accessoires de sécurité.
Les erreurs les plus fréquentes sont très concrètes :
- disjoncteur trop faible ou mal choisi ;
- terre oubliée ou mal raccordée ;
- câble sous-dimensionné ;
- borne mal serrée ;
- accessoire branché hors schéma ;
- cellule mal alignée ;
- sens de rotation inversé après inversion des fils ou des paramètres.
Si le portail ne s’ouvre pas après branchement, vérifiez d’abord la présence de tension au coffret, puis la protection au tableau, puis le câblage des accessoires. Un portail muet peut simplement manquer d’alimentation. Un disjoncteur qui saute immédiatement signale souvent un court-circuit, une inversion de bornes ou un câble abîmé. Si la commande répond mais que le vantail part dans le mauvais sens, contrôlez le paramétrage ou les fils de direction selon la carte.
Gardez ce réflexe pratique : relisez le schéma, contrôlez la terre, vérifiez la protection, testez les sécurités, puis observez le portail sur plusieurs cycles.
Pour aller plus loin
En résumé, relier un portail électrique au tableau électrique demande surtout de respecter une logique simple : une ligne dédiée, une protection adaptée, un différentiel 30 mA, une terre fiable et un câblage conforme à la notice du constructeur. Entre le choix de la section, le repérage des bornes, la vérification des sécurités et les essais finaux, chaque étape compte pour éviter les pannes, les déclenchements intempestifs et les mauvaises surprises.
Le plus important n’est pas seulement d’alimenter le portail, mais de le faire proprement, durablement et en sécurité : le bon schéma, le bon calibre et les bons contrôles font toute la différence.
Avant de remettre sous tension, relisez la notice, contrôlez la terre, testez les protections et, au moindre doute sur le schéma ou le dimensionnement, faites valider l’installation par un professionnel qualifié.
Un portail bien raccordé, c’est un confort qui s’efface au quotidien : il s’ouvre sans effort, protège votre accès et vous apporte cette tranquillité précieuse qu’on apprécie chaque jour.
